电气防火限流式保护器配有RS485通讯接或4G通讯模块。通过4G以将各种用电数据远传到智慧安全监管云服务系统，组成智慧用电安全监管服务系统网络。

应用背景
随着世界的发展，环境保护成为整个人类命运共同体的任务。全世界各国政府也为此提供优惠政策鼓励电动车科技的普及。近几年各大车企相继传出停售燃油车的消息，新能源车取代燃油车成为一种趋势。国家标准 GB51348-2019中规定储备仓库、电动车充电等场所的末端回路应设置限流电气防火保护器。电气防火限流式保护器可以有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，当发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。
系统概述
电气防火限流式保护器专门为了保护低压配电线路中短路、过载等问题研发，可以有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，当发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。
电气防火限流式保护器可广泛应用于学校、医院、商场、宾馆、娱乐场所、寺庙、文物建筑、图书馆、档案室、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租售式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。

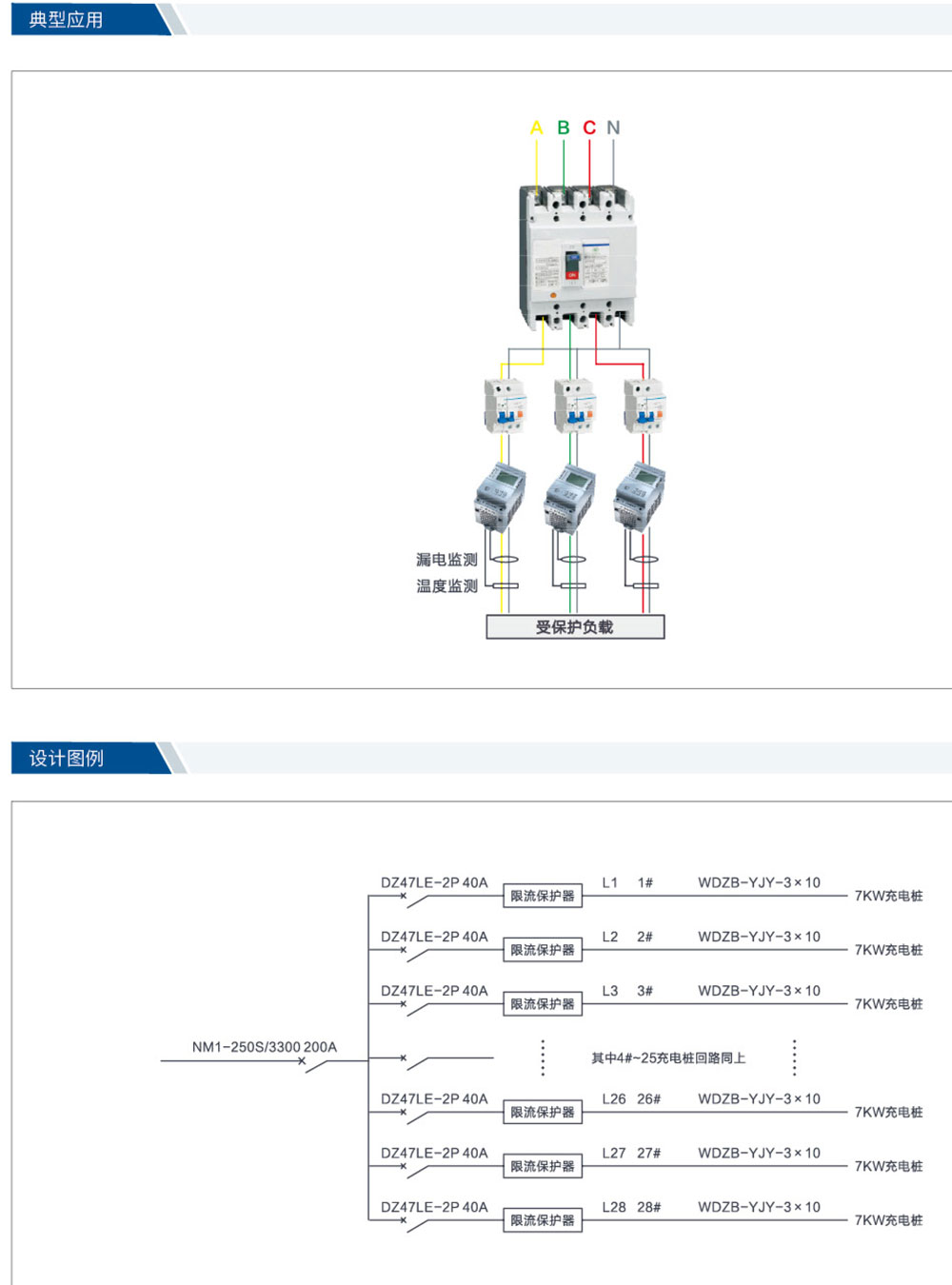

系统拓补图

系统原理
短路+过载+过压+欠压+温度+漏电
本地监控系统+物联网平台+手机APP+电话短信报警

基本功能
短路保护功能
保护器实时监测用电线路电流，当线路发生短路故障时，能在150微秒内实现快速限流保护，并发出声光报警信号。
过载保护功能
当被保护线路的电流过载且过载持续时间超过动作时间（3~60秒可设）时，保护器启动限流保护，并发出声光报警信号。
表内超温保护功能
当保护器内部器件工作温度过高时，保护器实施超温限流保护，并发出声光报警信号。
过欠压保护功能
当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号，可预先设置是否启动限流保护。
配电线缆温度监测功能
当被监测线缆温度超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。
漏电流监测功能
当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。
通讯功能
保护器具有RS485通讯接口，并可选配NB、LORA或4G无线通讯，可以将数据发送到后台监控系统，实现远程监控。监控后台可以是电气火灾监控主机，也可以是智慧安全用电管理云平台，或第三方监控软件或平台。

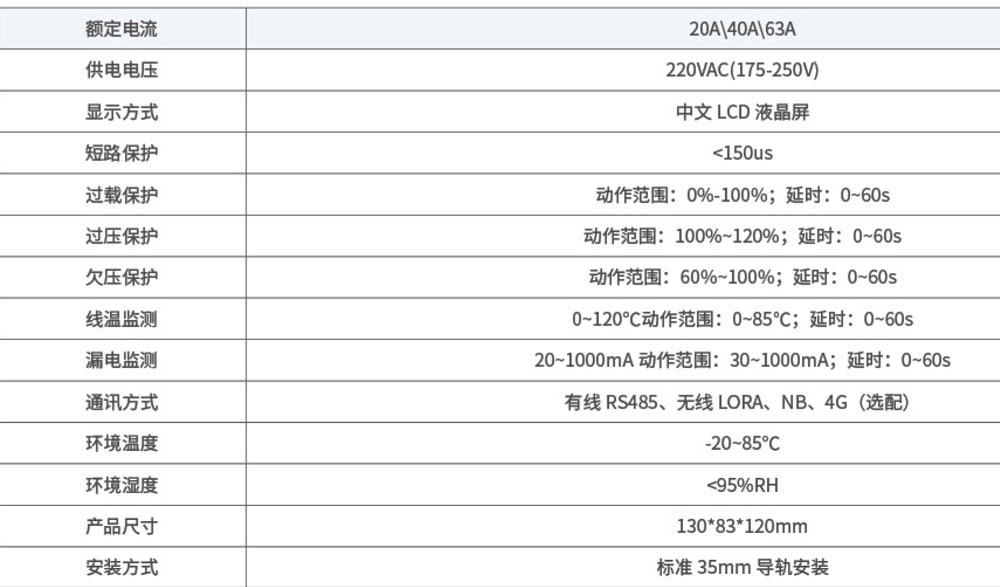

技术指标
